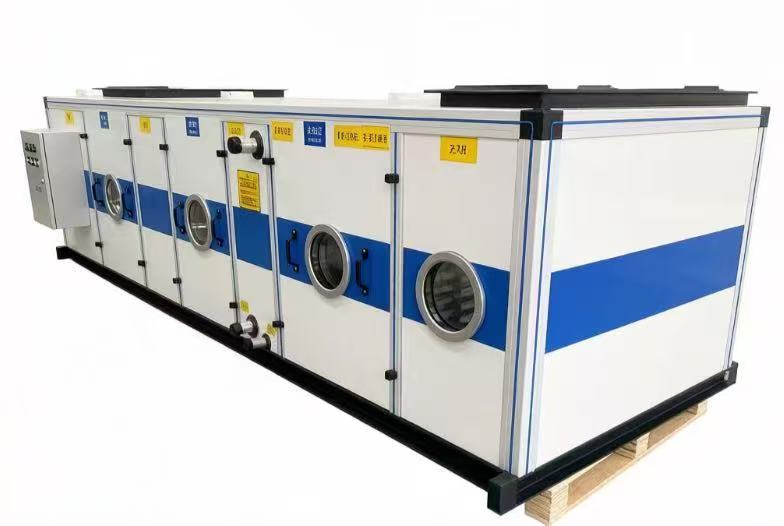

Модульдік кондиционер
Болат негізі дизайны– Тасымалдауға және үлкен қондырғылар үшін орнында құрастыруға оңай
Жылу оқшауланған панельдер– Екі қабатты алюминий қорытпасы коррозияға қарсы жабыны бар және минералды жүнмен толтырылған жақтау немесеПУ көбіктендіргіш материал суық көпірлер мен ағып кетуді болдырмау үшін
Барлық ауа-райы сенімділігі– Кез келген климатта тұрақты өнімділік
Ақылды басқару жүйесі – Автоматтандыруды және энергияны үнемдейтін жұмысты қолдайды
Реттелетін және тиімді дренаж– Конденсатты тегіс ағызу үшін 1,5% еңіс
Өнім мәліметтері
Модульдік ауа өңдеу құрылғысының ауа көлемінің параметрлері кестесі
| Бірлік үлгісі | Бірлік ауа ағыны (м³/сағ) | Жалпы бірлік Өлшемдері (мм) |
Бет жылдамдығы Салқындату катушкасы (м/с) |
Статикалық шығыс Қысым (Па) |
|||
| 2.25 | 2.5 | 2.75 | |||||
| V | Х | Ауа ағыны (м³/сағ) | |||||
| ZK(X)-3 | 3050 | 805 | 885 | 2745 | 3050 | 3355 | 200～800 |
| ZK(X)-4 | 4016 | 905 | 885 | 3614.4 | 4016 | 4417.6 | 200～800 |
| ZK(X)-5 | 5020 | 1005 | 985 | 4518 | 5020 | 5522 | 200～800 |
| ZK(X)-6 | 6186 | 1005 | 1085 | 5567.4 | 6186 | 6804.6 | 200～800 |
| ZK(X)-8 | 8025 | 1205 | 1185 | 7222.5 | 8025 | 8827.5 | 200～800 |
| ZK(X)-10 | 10068 | 1205 | 1285 | 9061.2 | 10068 | 11074.8 | 200～1000 |
| ZK(X)-12 | 12134 | 1305 | 1285 | 10920.6 | 12134 | 13347.4 | 200～1000 |
| ZK(X)-15 | 15075 | 1405 | 1385 | 13576.5 | 15075 | 16582.5 | 200～1000 |
| ZK(X)-20 | 20082 | 1605 | 1885 | 18073.8 | 20082 | 22090.2 | 300～1000 |
| ZK(X)-25 | 25025 | 1805 | 1885 | 22522.5 | 25025 | 27527.5 | 300～1000 |
| ZK(X)-30 | 30060 | 1805 | 2185 | 27054 | 30060 | 33066 | 300～1200 |
| ZK(X)-35 | 35350 | 2005 | 2285 | 31815 | 35350 | 38885 | 500～1200 |
| ZK(X)-40 | 40156 | 2105 | 2405 | 36140.4 | 40156 | 44171.6 | 500～1200 |
| ЗК-50 | 50562 | 2505 | 2505 | 45505.8 | 50562 | 55618.2 | 500～1500 |
| ЗК-60 | 60280 | 2905 | 2506 | 54252 | 60280 | 66308 | 500～1500 |
| ЗК-80 | 80156 | 3005 | 3405 | 72140.4 | 80156 | 88171.6 | 500～1500 |
| ZK-100 | 100260 | 3605 | 3505 | 90234 | 100260 | 110286 | 600～1500 |
| ZK-120 | 121056 | 4305 | 3505 | 108950.4 | 121056 | 133161.6 | 600～1500 |
| ZK-140 | 140862 | 4505 | 3805 | 126775.8 | 140862 | 154948.2 | 600～1500 |
| ZK-160 | 161236 | 4805 | 4105 | 145112.4 | 161236 | 177359.6 | 600～1500 |
| ZK-180 | 180650 | 5205 | 4505 | 162585 | 180650 | 198715 | 600～1500 |
| ZK-200 | 201260 | 5705 | 4505 | 181134 | 201260 | 221386 | 600～1500 |
| ZK-220 | 222152 | 5905 | 4505 | 199936.8 | 222152 | 244367.2 | 600～1800 |
| ZK-250 | 251882 | 6005 | 4905 | 226693.8 | 251882 | 277070.2 | 600～1800 |
Салқындату сыйымдылығы
| Үлгі | Ауа ағыны (м³/сағ) | 4-жолдар | ||||
| Жалпы салқындату сыйымдылығы（Кв） | Сезімтал салқындату сыйымдылығы（Кв） | Қысымның төмендеуі(Па) | Қысымның төмендеуі (КПА) | Су шығыны (м³/сағ) | ||
| ЗК-3 | 3050 | 16.9 | 12.6 | 103 | 5.98 | 2.9 |
| ZK-4 | 4016 | 22.6 | 16.9 | 104 | 7.94 | 3.9 |
| ЗК-5 | 5020 | 28.3 | 21.2 | 98 | 10.7 | 4.9 |
| ЗК-6 | 6186 | 33.8 | 25.4 | 100 | 10.7 | 5.8 |
| ЗК-8 | 8025 | 45 | 33.8 | 101 | 12.9 | 7.7 |
| ЗК-10 | 10068 | 56.4 | 42.3 | 111 | 14 | 9.7 |
| ЗК-12 | 12134 | 67.7 | 50.8 | 106 | 17.6 | 11.6 |
| ЗК-15 | 15075 | 85.3 | 64 | 106 | 17.3 | 14.7 |
| ЗК-20 | 20082 | 112.4 | 84.3 | 108 | 15.1 | 19.3 |
| ЗК-25 | 25025 | 140.7 | 105.5 | 118 | 18.5 | 24.2 |
| ЗК-30 | 30060 | 169.8 | 127.3 | 115 | 20.2 | 29.2 |
| ЗК-35 | 35350 | 198.1 | 148.6 | 115 | 18.8 | 34.1 |
| ЗК-40 | 40156 | 224.9 | 168.7 | 105 | 21.9 | 38.7 |
| ЗК-50 | 50562 | 282.6 | 211.9 | 119 | 23 | 48.6 |
| ЗК-60 | 60280 | 338.4 | 253.8 | 118 | 21.9 | 58.2 |
| ЗК-80 | 80156 | 448.8 | 336.6 | 119 | 27.1 | 77.2 |
| ZK-100 | 100260 | 576.2 | 432.2 | 116 | 32.4 | 99.1 |
| ZK-120 | 121056 | 694.3 | 520.7 | 119 | 35.4 | 119.4 |
| ZK-140 | 140862 | 808.8 | 606.6 | 120 | 40.3 | 139.1 |
| ZK-160 | 161236 | 923.4 | 692.6 | 115 | 46.8 | 158.8 |
| ZK-180 | 180650 | 1034.2 | 775.7 | 112 | 52.3 | 177.9 |
| ZK-200 | 201260 | 1108.1 | 831.1 | 112 | 62.1 | 190.6 |
| ZK-220 | 222152 | 1218.9 | 914.2 | 115 | 62.1 | 209.6 |
| ZK-250 | 251882 | 1385.1 | 1038.8 | 118 | 69.5 | 238.2 |
| Үлгі | Ауа ағыны (м³/сағ) | 8-жолдар | ||||
| Жалпы салқындату сыйымдылығы（Кв） | Сезімтал салқындату сыйымдылығы（Кв） | Қысымның төмендеуі(Па) | Қысымның төмендеуі (КПА) | Су шығыны (м³/сағ) | ||
| ЗК-3 | 3050 | 26.5 | 16.4 | 225 | 8.05 | 4.55 |
| ZK-4 | 4016 | 34.8 | 21.6 | 246 | 8.05 | 5.99 |
| ЗК-5 | 5020 | 43.5 | 27 | 245 | 10.05 | 7.49 |
| ЗК-6 | 6186 | 53.7 | 33.3 | 257 | 11.3 | 9.23 |
| ЗК-8 | 8025 | 69.6 | 43.2 | 258 | 10.5 | 11.97 |
| ЗК-10 | 10068 | 87.3 | 54.1 | 260 | 12.9 | 15.02 |
| ЗК-12 | 12134 | 105.2 | 65.3 | 257 | 12.1 | 18.01 |
| ЗК-15 | 15075 | 130.8 | 81.1 | 255 | 15.1 | 22.49 |
| ЗК-20 | 20082 | 174.2 | 108 | 258 | 17.5 | 29.95 |
| ЗК-25 | 25025 | 217.1 | 134.6 | 257 | 18.9 | 37.33 |
| ЗК-30 | 30060 | 260.7 | 161.6 | 257 | 16.3 | 44.84 |
| ЗК-35 | 35350 | 306.6 | 190.1 | 254 | 17.8 | 52.73 |
| ЗК-40 | 40156 | 348.3 | 215.9 | 256 | 19.2 | 59.89 |
| ЗК-50 | 50562 | 438.5 | 271.9 | 264 | 16.8 | 75.42 |
| ЗК-60 | 60280 | 522.8 | 324.2 | 259 | 16.8 | 89.91 |
| ЗК-80 | 80156 | 695.2 | 431 | 256 | 18.9 | 119.6 |
| ZK-100 | 100260 | 869.6 | 539.1 | 259 | 19.5 | 149.5 |
| ZK-120 | 121056 | 1050 | 651 | 264 | 18.9 | 180.6 |
| ZK-140 | 140862 | 1221.7 | 757.5 | 254 | 21.2 | 210.1 |
| ZK-160 | 161236 | 1398.5 | 867 | 261 | 23.5 | 240.5 |
| ZK-180 | 180650 | 1566.8 | 971.4 | 259 | 23.6 | 269.4 |
| ZK-200 | 201260 | 1745.6 | 1082.3 | 258 | 27.8 | 300.2 |
| ZK-220 | 222152 | 1926.8 | 1194.6 | 262 | 26.9 | 331.3 |
| ZK-250 | 251882 | 2184.7 | 1354.5 | 264 | 35.4 | 375.7 |
Жылыту сыйымдылығы
| Үлгі | Ауа ағыны (м³/сағ) | 4-жолдар | |||
| Жалпы салқындату сыйымдылығы (кв) | Қысымның төмендеуі(Па) | Қысымның төмендеуі (КПА) | Су шығыны (м³/сағ) | ||
| ЗК-3 | 3050 | 25.5 | 93 | 5.49 | 2.2 |
| ZK-4 | 4016 | 34.1 | 94 | 7.29 | 2.9 |
| ЗК-5 | 5020 | 42.7 | 88 | 9.8 | 3.7 |
| ЗК-6 | 6186 | 51.1 | 90 | 9.8 | 4.4 |
| ЗК-8 | 8025 | 68 | 91 | 11.8 | 5.8 |
| ЗК-10 | 10068 | 85.2 | 101 | 12.82 | 7.3 |
| ЗК-12 | 12134 | 102.2 | 96 | 16.16 | 8.8 |
| ЗК-15 | 15075 | 128.9 | 96 | 15.84 | 11.1 |
| ЗК-20 | 20082 | 169.8 | 98 | 13.86 | 14.6 |
| ЗК-25 | 25025 | 212.5 | 108 | 17.01 | 18.3 |
| ЗК-30 | 30060 | 256.4 | 105 | 18.54 | 22 |
| ЗК-35 | 35350 | 299.1 | 105 | 17.26 | 25.7 |
| ЗК-40 | 40156 | 339.6 | 95 | 20.08 | 29.2 |
| ЗК-50 | 50562 | 426.7 | 109 | 21.25 | 36.7 |
| ЗК-60 | 60280 | 510.9 | 108 | 20.11 | 43.9 |
| ЗК-80 | 80156 | 677.7 | 109 | 24.85 | 58.2 |
| ZK-100 | 100260 | 870.1 | 106 | 29.74 | 74.8 |
| ZK-120 | 121056 | 1048.4 | 109 | 32.5 | 90.1 |
| ZK-140 | 140862 | 1221.3 | 110 | 37 | 104.9 |
| ZK-160 | 161236 | 1394.3 | 105 | 42.94 | 119.8 |
| ZK-180 | 180650 | 1561.6 | 102 | 48.05 | 134.2 |
| ZK-200 | 201260 | 1673.2 | 102 | 57.01 | 143.8 |
| ZK-220 | 222152 | 1840.5 | 105 | 57.01 | 158.1 |
| ZK-250 | 251882 | 2091.5 | 108 | 63.8 | 179.7 |
| Үлгі | Ауа ағыны (м³/сағ) | 8-жолдар | |||
| Жалпы салқындату сыйымдылығы (кв) | Қысымның төмендеуі(Па) | Қысымның төмендеуі (КПА) | Су шығыны (м³/сағ) | ||
| ЗК-3 | 3050 | 39.9 | 200 | 7.39 | 3.43 |
| ZK-4 | 4016 | 52.6 | 221 | 7.39 | 4.52 |
| ЗК-5 | 5020 | 65.7 | 220 | 9.59 | 5.65 |
| ЗК-6 | 6186 | 81 | 232 | 10.37 | 6.96 |
| ЗК-8 | 8025 | 105.1 | 233 | 9.64 | 9.03 |
| ЗК-10 | 10068 | 131.9 | 235 | 11.84 | 11.33 |
| ЗК-12 | 12134 | 158.9 | 232 | 11.1 | 13.65 |
| ЗК-15 | 15075 | 197.4 | 230 | 13.88 | 16.96 |
| ЗК-20 | 20082 | 263 | 233 | 16.05 | 22.6 |
| ЗК-25 | 25025 | 327.7 | 232 | 17.35 | 28.16 |
| ЗК-30 | 30060 | 393.7 | 232 | 14.95 | 33.83 |
| ЗК-35 | 35350 | 463 | 229 | 16.34 | 39.78 |
| ЗК-40 | 40156 | 525.9 | 231 | 17.63 | 45.19 |
| ЗК-50 | 50562 | 662.2 | 239 | 15.39 | 56.9 |
| ЗК-60 | 60280 | 789.5 | 234 | 15.42 | 67.83 |
| ЗК-80 | 80156 | 1049.8 | 231 | 17.35 | 90.2 |
| ZK-100 | 100260 | 1313.1 | 234 | 17.9 | 112.8 |
| ZK-120 | 121056 | 1585.4 | 239 | 17.35 | 136.2 |
| ZK-140 | 140862 | 1844.8 | 229 | 19.46 | 158.5 |
| ZK-160 | 161236 | 2111.7 | 236 | 21.57 | 181.4 |
| ZK-180 | 180650 | 2365.9 | 234 | 21.67 | 203.3 |
| ZK-200 | 201260 | 2635.8 | 233 | 25.52 | 226.5 |
| ZK-220 | 222152 | 2909.5 | 237 | 24.69 | 250 |
| ZK-250 | 251882 | 3298.8 | 239 | 32.49 | 283.4 |
ٴونىم تانىستىرۋى
Модульдік ауа баптау қондырғысы ауаны жетілдірілген тазартуға және климатты бақылауға арналған жоғары теңшелетін және энергияны үнемдейтін шешім болып табылады. Ауа ағынының сыйымдылығы 3500 м³/сағ-тан 200 000 м³/сағ-қа дейін және салқындату қуаты 12 кВт-тан 3300 кВт-қа дейін, ол 30 стандартты сипаттамалар мен пайдаланушылардың әртүрлі талаптарын қанағаттандыру үшін еркін біріктірілетін 12 функционалды бөлімді ұсынады. Бұл құрылғы қонақүйлерде, кеңсе ғимараттарында, сауда орталықтарында және электроника зауыттары сияқты таза бөлмелерде қолданылады. тоқыма шеберханалары, дәлме-дәл машиналар зауыттары, автомобиль бояу шеберханалары, GMP фармацевтикалық зауыттары, косметика және тамақ өнімдерін шығаратын зауыттар, таза су зауыттары, аурухананың операциялық бөлмелері және ICU. Оның модульдік дизайны икемді конфигурацияны, тұрақты өнімділікті және қолданбалардың кең ауқымында сенімді өнімділікті қамтамасыз етеді.
ٴونىمنىڭ تۇرلىق ينفورماتسيالارى
ونىمنىڭ ەرەكشەلىكتەرى
Жеңіл тасымалдау үшін қатты болат негізмен жабдықталған; үлкен қондырғыларды сайтта жинауға болады.
Алюминий қорытпасынан (немесе алюминий-пластиктен) рамалық профильдермен және коррозияға қарсы бояумен қапталған 0,1–1 мм қос жабынды панельдермен жасалған. Панельдің өзегі минералды жүнмен немесе PU көбікімен толтырылған, ол тамаша жылу оқшаулауын ұсынады және суық көпірлердің немесе конденсация мәселелерінің болмауын қамтамасыз етеді.
Барлық компоненттер барлық климаттық жағдайларда тұрақты өнімділікті қамтамасыз ету үшін қатаң сынақтан өтеді.
Автоматты басқару жүйесімен қосымша интеграция интеллектуалды жұмыс пен энергияны үнемдеуге мүмкіндік береді.
1,5% еңісі бар төменгі дренаж конструкциясы конденсаттың тегіс ағуын қамтамасыз етеді.
Пайдаланушы талаптары негізінде қол жетімді теңшелетін конфигурациялар.
Қаптама және жөнелту
Әрбір модульдік кондиционер қауіпсіз тасымалдауды және орнында оңай орнатуды қамтамасыз ету үшін сенімді түрде оралған. Кішігірім қондырғылар әдетте тұтастай жеткізіледі, ал үлкен жүйелер орнында құрастыру үшін бөлек модульдерде жеткізіледі. Барлық бөлшектер таңбаланған және ылғалға төзімді пленкалармен қорғалған және тасымалдау кезінде зақымдануды болдырмау үшін ағаш паллеттермен немесе жәшіктермен нығайтылған. Кондиционерлеу қондырғылары жобаның орналасқан жеріне және тапсырыс берушінің талаптарына байланысты жол, теңіз немесе әуе арқылы жеткізіледі. Егжей-тегжейлі орау тізімдері, орнату нұсқаулығы және өңдеу нұсқаулары келген кезде біркелкі және тиімді орнатуды қамтамасыз ету үшін әрбір жөнелтуде беріледі.
Компания профилі
Shunda Air Conditioning Equipment Group Co., Ltd. (Шунда), 2005 жылы негізі қаланған және Қытайдың Шаньдун провинциясындағы Луквантун индустриалды паркінде орналасқан, Қытайдың орталық кондиционерлеу өнеркәсібіндегі жетекші желдеткіш өнімдерін өндіруші болып табылады. 230 қызметкері бар 70 000 м² астам аумақты қамтитын Shunda HVAC және түтін шығару жүйелеріне маманданған. Оның өнім ассортименті модульдік кондиционерлерді, желдеткіш катушкаларды, желдеткіштерді, желдеткіштерді, өртке қарсы клапандарды, арналарды және т.б. қамтиды - барлығы 70-тен астам түрі. ISO9001, ISO14001, ISO18001 сертификаттарымен және бірнеше ұлттық наградаларымен Шунда өзінің «Цзиньсин Шунда» брендімен күшті беделге ие болды. Shunda компаниясы Қытайда және шетелде, соның ішінде Оңтүстік-Шығыс Азия мен Африкада маңызды жобаларға табысты қызмет етті және инновация, сапа және қызмет көрсету философиясын қолдауды жалғастыруда.
Біздің қызмет
تالاپتار جونىندەگى كەڭەسۋ جانە تەحنيكالىق اقىل - كەڭەس بەرۋ
Біздің тәжірибелі техникалық командамыз сарапшылық кеңестер мен шешімдерді ұсына отырып, өнімге қатысты кез келген мәселелерге көмектесуге әрқашан дайын.
Біз өнімді толық түсінуді қамтамасыз ету үшін брошюраларды, техникалық сипаттарды, орнату сызбаларын және пайдалану жөніндегі нұсқаулықтарды қамтитын қосымша құжаттар жинағын береміз.
Барлық шешімдер оңтайлы тиімділік пен құндылықты қамтамасыз ете отырып, тұтынушылардың нақты қажеттіліктері мен жұмыс шарттарына сәйкестендірілген.
ٴونىمدى كورسەتۋ جانە دالەلدەۋ
Біз тұтынушыларды өнім дизайны, материал сапасы және өндіріс желілері туралы тереңірек түсіну үшін фабрикамызға келуге шақырамыз.
Жеке бара алмайтындар үшін өнім мүмкіндіктері мен функцияларын көрсету үшін онлайн дисплей қызметтерін ұсына аламыз.
Shunda зертханалық сынағы мен жергілікті қолданбалардағы өнімділік деректері анықтама үшін тұтынушылармен бөлісіледі.
ورناتۋ جانە قولدانۋ جونىندەگى جەتەكشىلىك پەن تەحنيكالىق قولداۋ
Біз қадамдық нұсқаулықтары бар егжей-тегжейлі орнату жинақтарын ұсынамыз, іргетастың сипаттамалары,біркелкі орнатуды қамтамасыз ету үшін орналасу сызбалары мен құралдар тізімдері.
Онлайн-нұсқау және Shunda тәжірибелі инженерлерінің жергілікті техникалық қолдауы жоба талаптарына сәйкес келеді.
ساپانى كەپىلدەندىرۋ جانە قورعاۋ
Біздің сатылымнан кейінгі жан-жақты қолдауымыз өнімдердің тұрақты жұмысын қамтамасыз ету үшін уақтылы техникалық көмек пен сенімді қосалқы бөлшектерді жеткізуді қамтиды.
Шұғыл жөндеу қажеттіліктерін кідіріссіз шешу үшін тұтынушыларға тәулік бойы қызмет көрсететін сенім телефоны жұмыс істейді.
كەزەكتى قايتالاي ارالاۋ جانە قورعاۋ قىزمەت وتەۋى
Кепілдік кезеңінде жоспарлы тоқсан сайынғы тексерулер жүргіземіз және кері байланыс жинау және қызмет көрсету сапасын арттыру үшін жыл сайынғы бақылауды жалғастырамыз.
Техникалық қызмет көрсету стратегиялары пайдалану мерзімі мен тиімділігін ұзарту үшін өнімді нақты пайдалану, жұмыс уақыты және қоршаған орта жағдайлары негізінде әзірленеді.
تەحنيكالىق كۋرستار
Біз тұтынушыларды техникалық ноу-хау мен озық тәжірибелер туралы хабардар ету үшін тұрақты онлайн тренингтер өткіземіз.
Біздің арнайы қолдау көрсету тобымыз өнімді пайдаланудың барлық мәселелеріне электрондық пошта немесе онлайн жүйелер арқылы жауап береді, жауаптар 24 сағат ішінде беріледі.
ۇنەمى سۇرىلاتىن سۇراۋلار
С: Сіз HVAC өндірушісісіз бе немесе жай HVAC сауда компаниясысыз ба?
A: Біз делдал емес, нағыз HVAC өндірушісіміз. Біздің өндірістік базамыз 70 000 шаршы метрден астам аумақты алып жатыр және орталық ауа баптау қондырғылары мен керек-жарақтарының кең ауқымын шығару үшін толық жабдықталған. Оған модульдік және төбелік кондиционерлер сияқты негізгі қондырғылардан бастап отқа төзімді құбырлар, жалюзи желдеткіштері, ауа демпферлері, желдеткіш катушкалар, үрлегіштер және т.б. сияқты компоненттерге дейін барлығы кіреді. Біз бұл салада жылдар бойы жұмыс істеп келеміз және сапа мен сенімділікті қамтамасыз ететін мықты командамыз бар.
С: OEM жұмысын немесе тапсырыстық тапсырыстарды жасай аласыз ба?
A: Әрине! Біз OEM және тапсырыс жұмысын орындауға қуаныштымыз. Бізге сызбаңызды немесе жалпы идеяңызды жіберіңіз — дизайнды оңтайландыруға және бәрі сіздің талаптарыңызға сай келетініне көз жеткізуге көмектесетін инженерлердің техникалық тобы.
